Tekoäly ja konetekniikkaKonseptisuunnitelma · 2026

Tölkinpuristin pöytäjalan moottorilla.

Sähköpöydän 80 kg jalasta 1,8 kN puristusvoima.

Kokeile mekanismia

Liikuta hiirtä kuvan päällä vaakasuunnassa, niin pöytäjalka ajaa mäntää. Lukema näyttää tölkin vastavoiman ja sen, kuinka suuren osan jalan voimasta puristus vie. Klikkaus vaihtaa kouruun uuden tölkin. Ilman hiirtä kuva näyttää koko kierroksen: puristus, paluu ja litistetyn tölkin putoaminen koriin.

Avaa kuva omaan ikkunaan

Lähtökohta: yksi keskustelu tekoälyn kanssa

Kaveri pyysi mekaniikkasuunnittelua: miesluolaan tarvittiin tölkinpuristin. Kävin asian läpi keskustelemalla Claude-tekoälyn kanssa. Lähtötiedoiksi annoin vain sen, mitä tiesimme: käytössä on vanhan sähköpöydän jalkamoottori, jonka työntövoima on noin 80 kg, ja voimaa voisi ehkä kasvattaa vipuvälityksellä. Tarkempia tietoja jalasta ei ollut, eikä tiedossa ollut sitäkään, kuinka paljon voimaa tölkin litistäminen vaatii.

Tekoäly haki puuttuvat tiedot

Claude etsi verkosta vastaavien pöytäjalkojen tiedot: 80 kg on noin 785 N, nopeus kuormassa 25–40 mm/s, isku tyypillisesti 500–650 mm ja käyttösuhde noin 10 %. Lisäksi se haki tutkimustietoa tölkin aksiaalisesta kuormituksesta. Johtopäätös oli selvä: ehjä tölkki kestää arviolta 1,0–1,5 kN ennen ensimmäistä lommahdusta, joten jalka yksin pysähtyisi heti alkuun.

Tekoäly keksi ja mitoitti mekaniikan

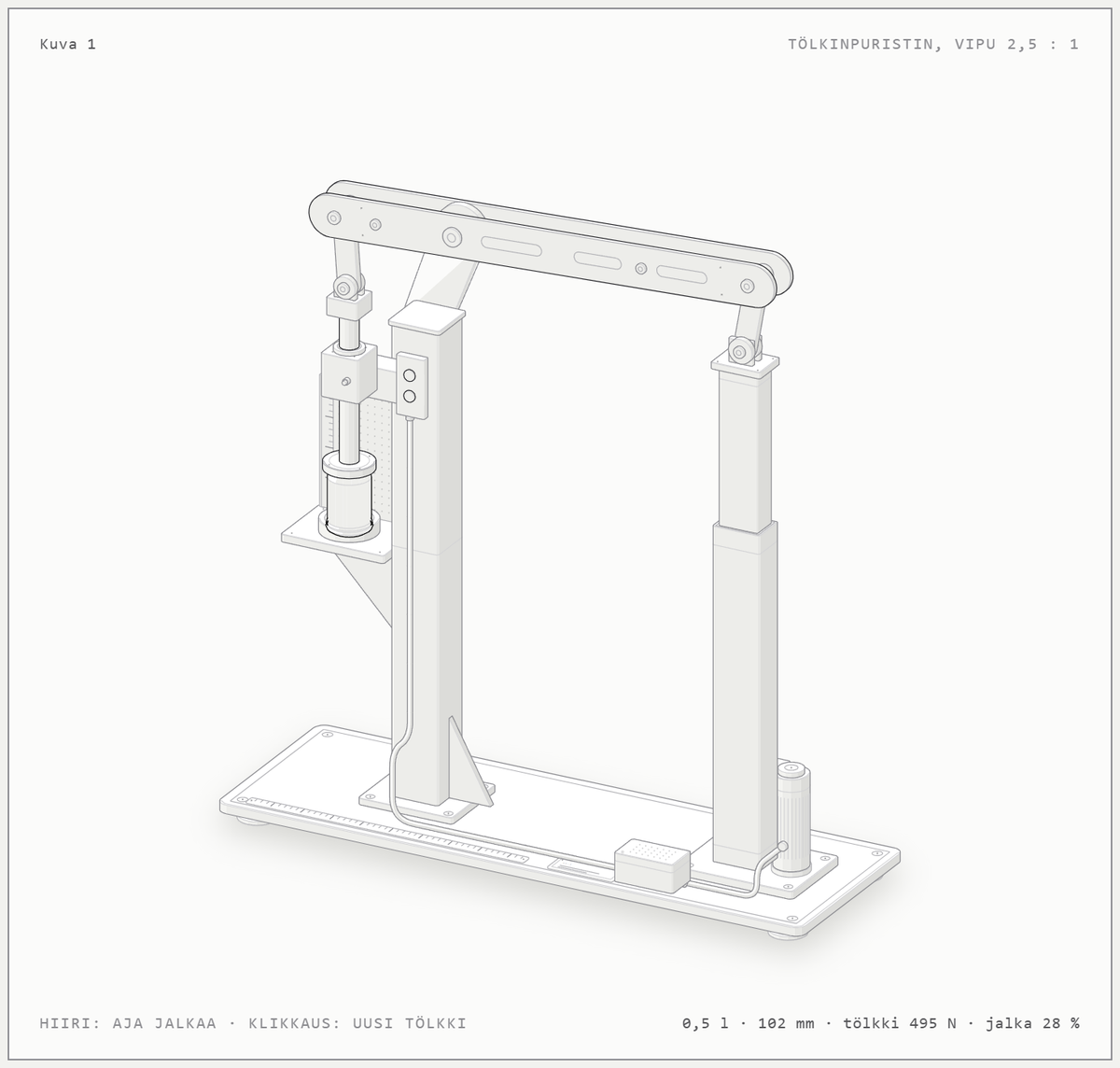

Mekanismin Claude ehdotti itse ja laski välityssuhteet. Se hylkäsi 2:1-välityksen liian niukkana, koska jalka olisi huipun kohdalla noin 92 %:n kuormalla. Tilalle se valitsi 2,5:1-välityksen, joka antaa tölkkiin noin 1,8 kN. Ensimmäinen versio oli lattialla seisova pystypuristin: keinulautavipu, nivel pylvään päässä ja varret 200 ja 500 mm. Välitangot kompensoivat vivun kaarevan liikkeen, ja mäntä kulkee pronssiholkeissa. Lattaraudat, tapit ja pylvään se mitoitti karkealla lujuuslaskennalla.

Toinen keskustelu: seinämalli

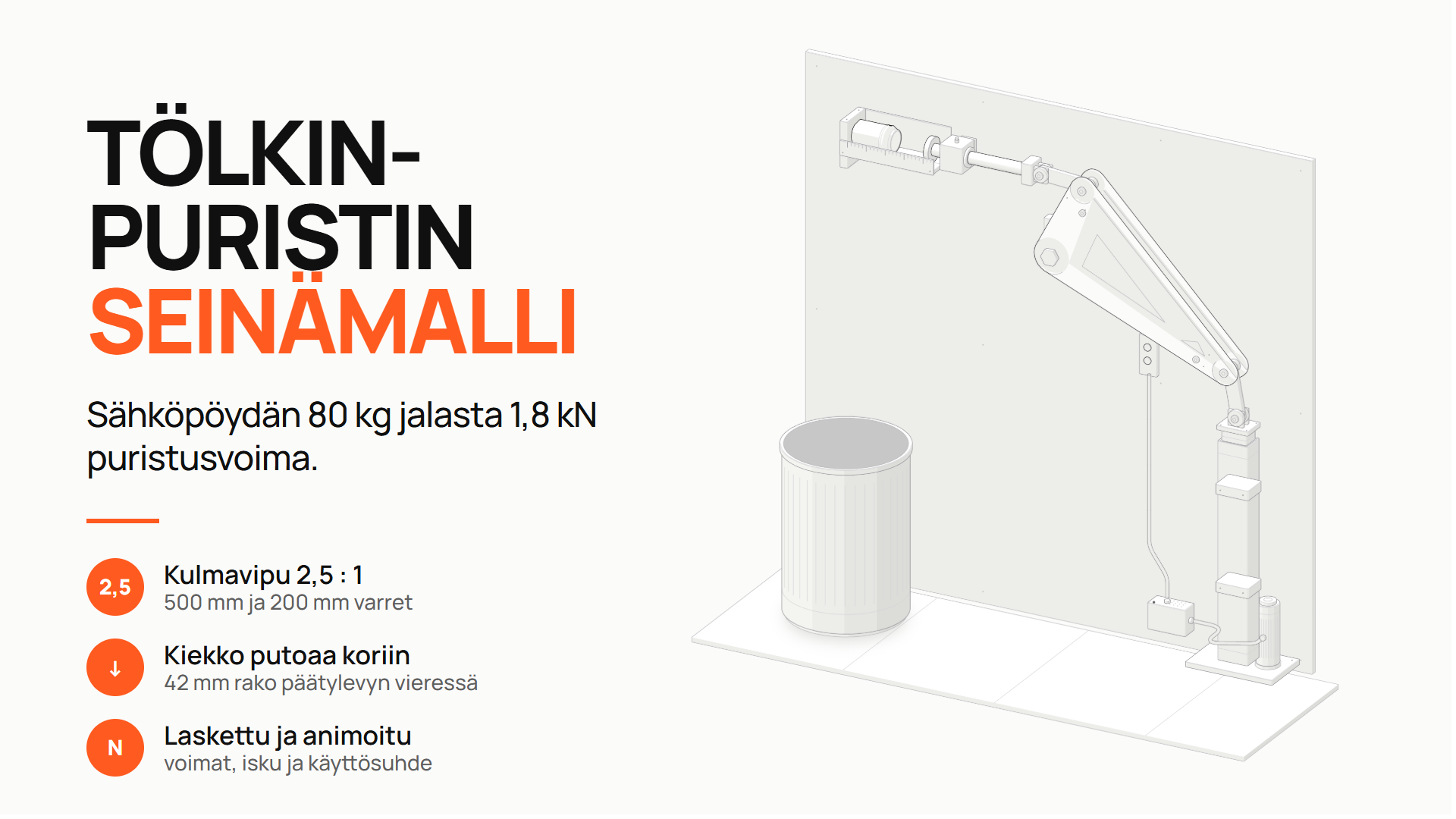

Seuraavaksi kysyin lyhyesti: entä jos puristin olisikin seinämalli, ja litistetty tölkki putoaisi painovoimalla roskakoriin? Claude suunnitteli mekanismin uudelleen. Pystypuristimessa kiekko jäisi pohjalevylle, joten se käänsi männän vaakasuoraksi. Suoran vivun tilalle tuli kulmavipu, joka kääntää jalan pystyliikkeen vaakaliikkeeksi samalla 2,5:1-suhteella. Tölkki makaa kourussa, ja päätylevyn vieressä on 42 mm leveä rako. Ehjä tölkki on rakoa pidempi ja pysyy kourussa, mutta noin 30 mm:n kiekoksi litistetty tölkki putoaa koriin. Ulokkeena olevan nivelakselin se mitoitti samalla Ø30:ksi.

Asioita, joita en osannut kysyä

Tekoäly nosti itse esiin käytännön rajoitteet. Iskusta käytetään 407 mm, joten jalan iskun pitää olla vähintään 420 mm. Kymmenen prosentin käyttösuhde tarkoittaa noin neljää tölkkiä putkeen ennen taukoa. Pöydän ohjausyksikön törmäyksentunnistus voi pysäyttää liikkeen, kun tölkki vastustaa; varasuunnitelmaksi se ehdotti suoraa 24 V:n ohjausta rajakytkimin. Lisäksi 1,8 kN:n puristusvoima vaatii kammioon kannen ja luukkukytkimen.

Kuva liikkuu laskelmien mukaan

Claude rakensi myös sivun alussa olevan interaktiivisen isometrisen kuvan. Se ei ole pelkkä animaatio. Vivun kulma ratkaistaan jalan iskusta, voimasuhde lasketaan virtuaalisen työn periaatteella ja tölkin vastavoima puristusmallista. Siksi lukema näyttää joka hetki voiman ja jalan kuormituksen. Ensimmäisen version kuva on alempana.

Oma roolini

Annoin lähtötiedot ja muutospyynnön ja arvioin tulokset koneinsinöörinä. Tiedonhaun, mekanismin keksimisen, välityssuhteet, mitoituksen ja kuvan teki tekoäly. Tölkin voima on arvio, joten se kannattaa mitata ennen rakentamista, esimerkiksi painamalla tölkkiä henkilövaa’an päällä. Laitetta ei ole vielä rakennettu.

Missä samaa tekniikkaa voi käyttää

Interaktiivinen isometrinen kuva sopii esimerkiksi tarjousvaiheen konseptiesittelyyn ja koneen toimintaperiaatteen selittämiseen käyttöohjeessa tai koulutuksessa. Sillä voi myös havainnollistaa mitoituslaskelmaa niin, että luvut päivittyvät liikkeen mukana, tai tehdä tuotesivulle selkeän kuvan ilman raskasta 3D-mallia.
