Tölkinpuristin, osa 2: valmistettavaksi FreeCADissa.

Konseptikuvasta 15 laserosaksi ja STEP-malliksi avoimessa FreeCADissa.

Tavoite

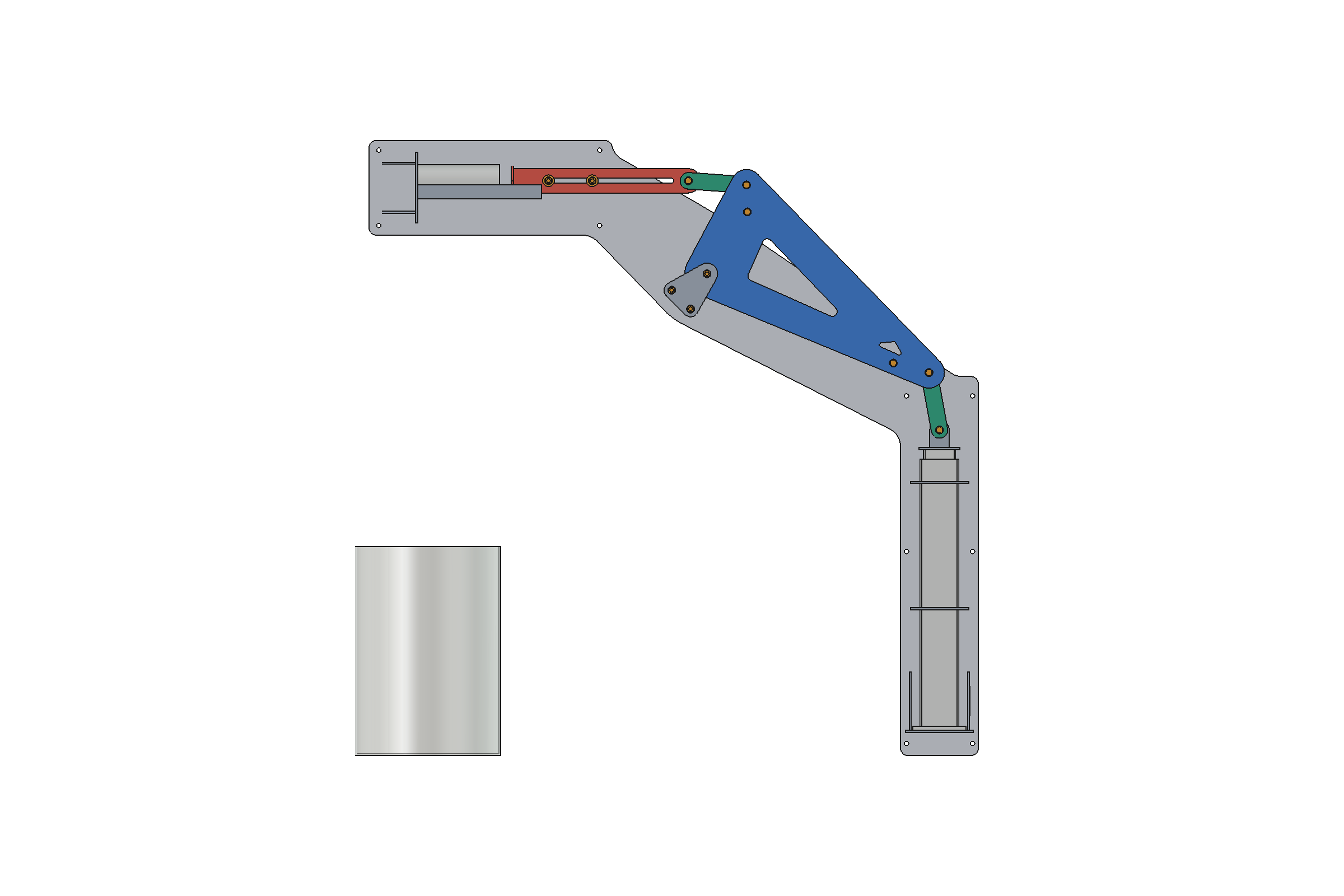

Osan 1 kuva näyttää, miten mekanismi toimii. Konepaja tarvitsee kuitenkin tiedostot. Tavoite oli tehdä konseptista 3D-malli ja leikkauskuvat ilmaisella FreeCADilla.

Miten malli syntyi

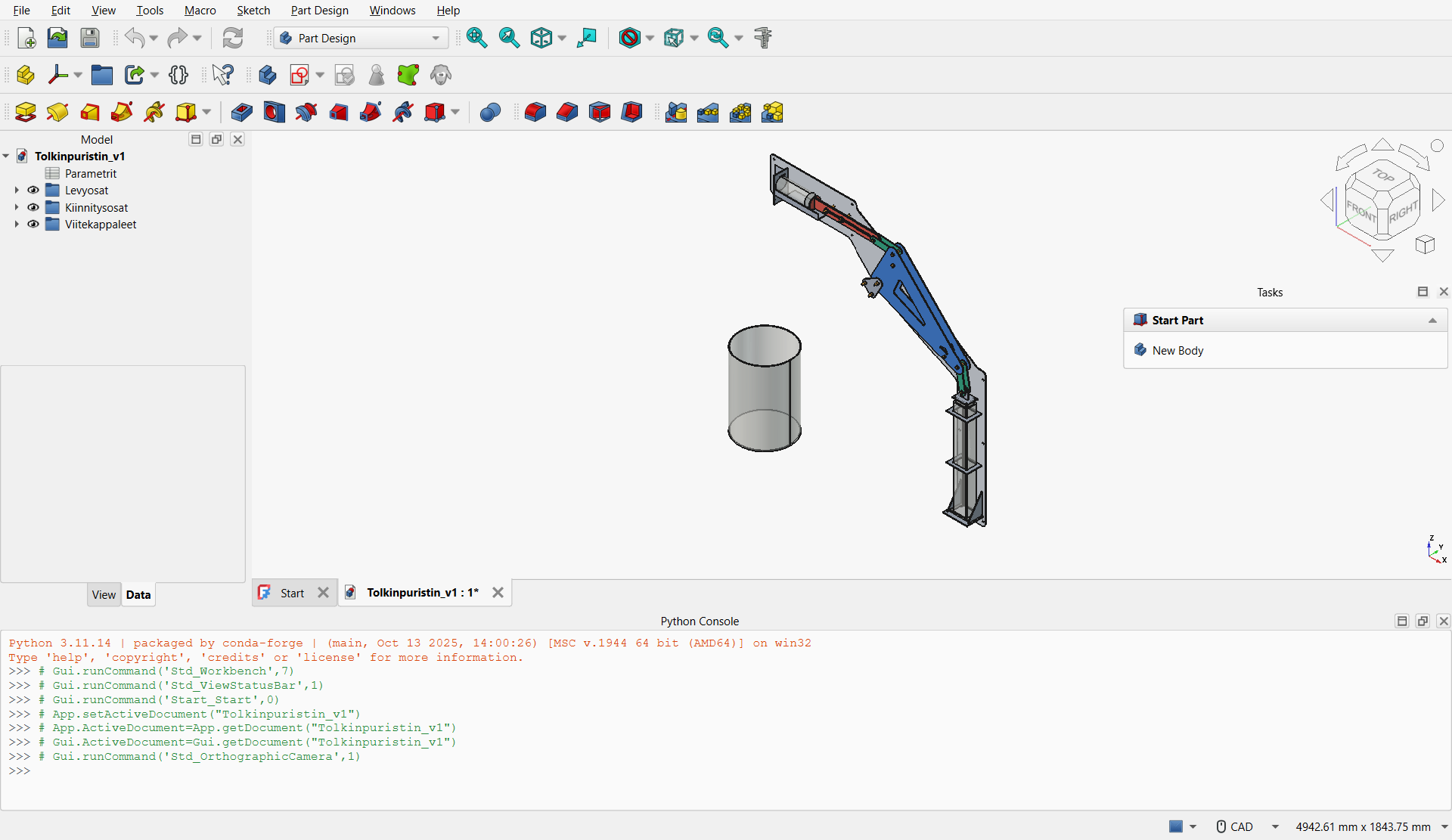

Claude ohjasi FreeCADia Python-skripteillä. Kaikki mitat ovat yhdessä spesifikaatiotiedostossa, ja skripti rakentaa siitä koko mallin. Kun mitta muuttuu, malli syntyy uudelleen yhdellä ajolla.

Rakenne

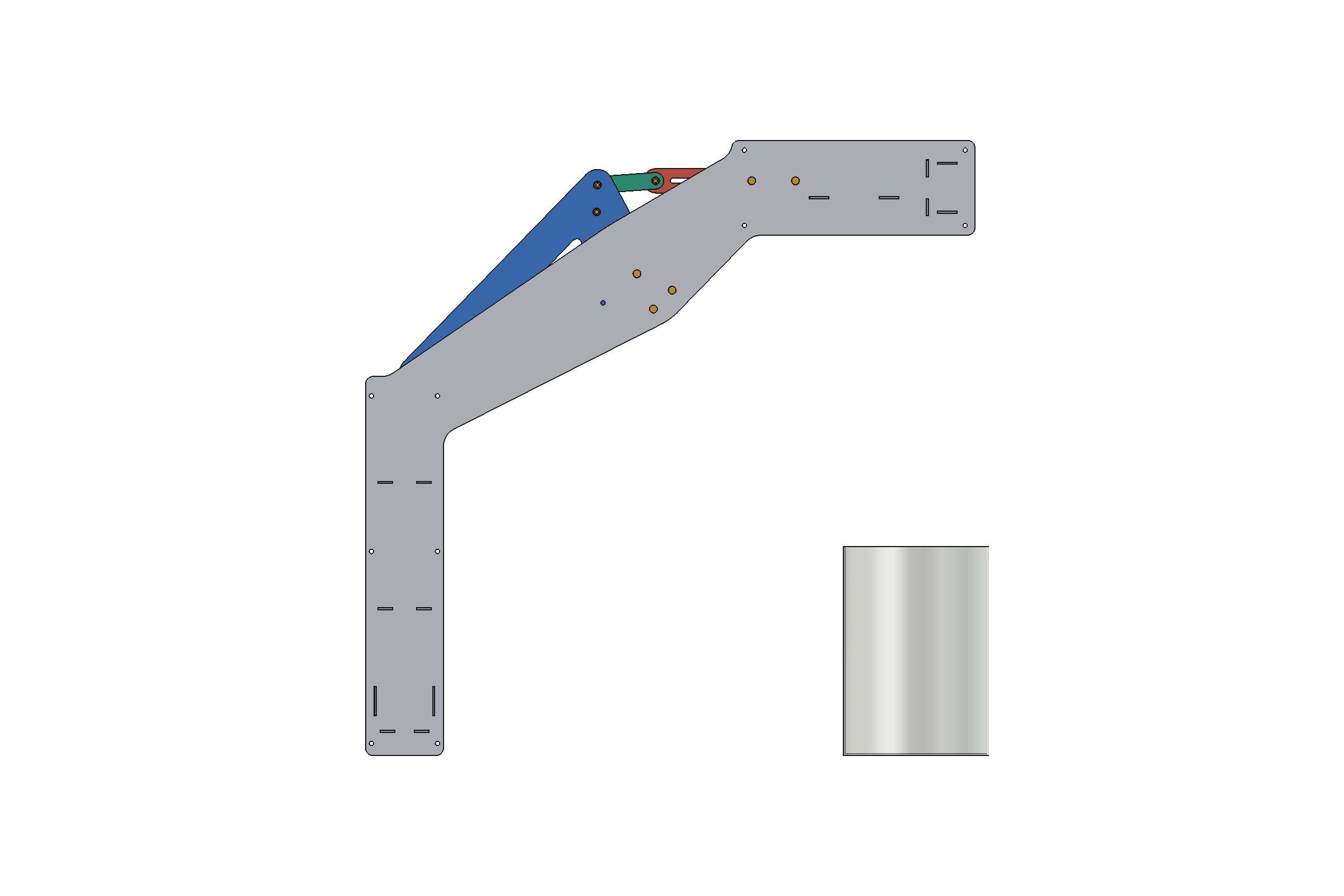

Kaikki osat ovat 4 mm:n S355-levyä. Nivelissä on putkiholkki ja läpipultti, joten laakereita ei tarvita. Mäntä on kaksi laserleikattua levyä.

Lujuus

Claude laski kriittiset kohdat ja korjasi rakenteen. Pultin kiristysmomentti rajattiin 8–10 Nm:iin, jotta holkki ei lytty. Päänivelestä tehtiin kotelo, jotta pultti ei taivu. Päätylevylle ja jalan hyllylle lisättiin tukilevyt.

Tulos

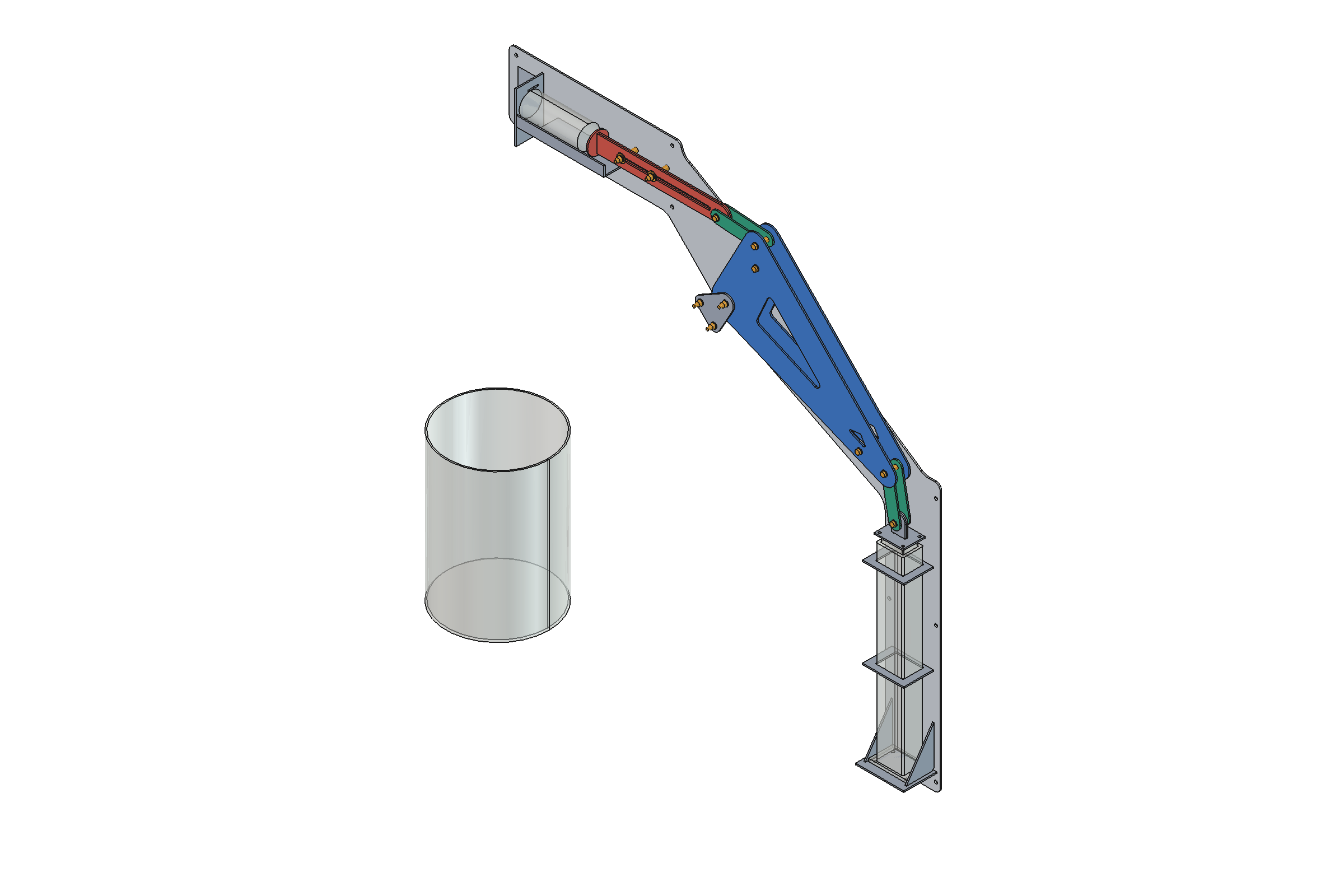

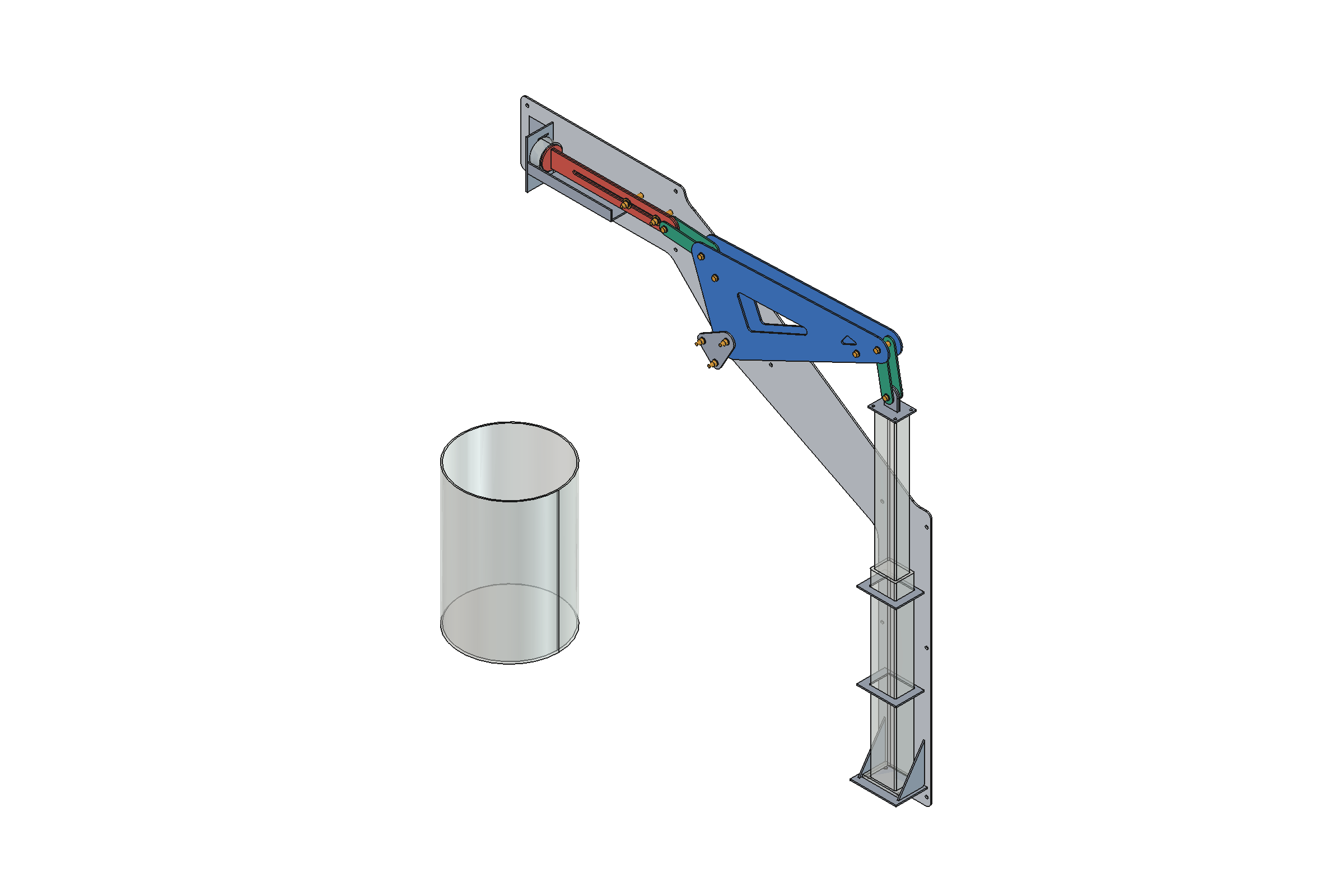

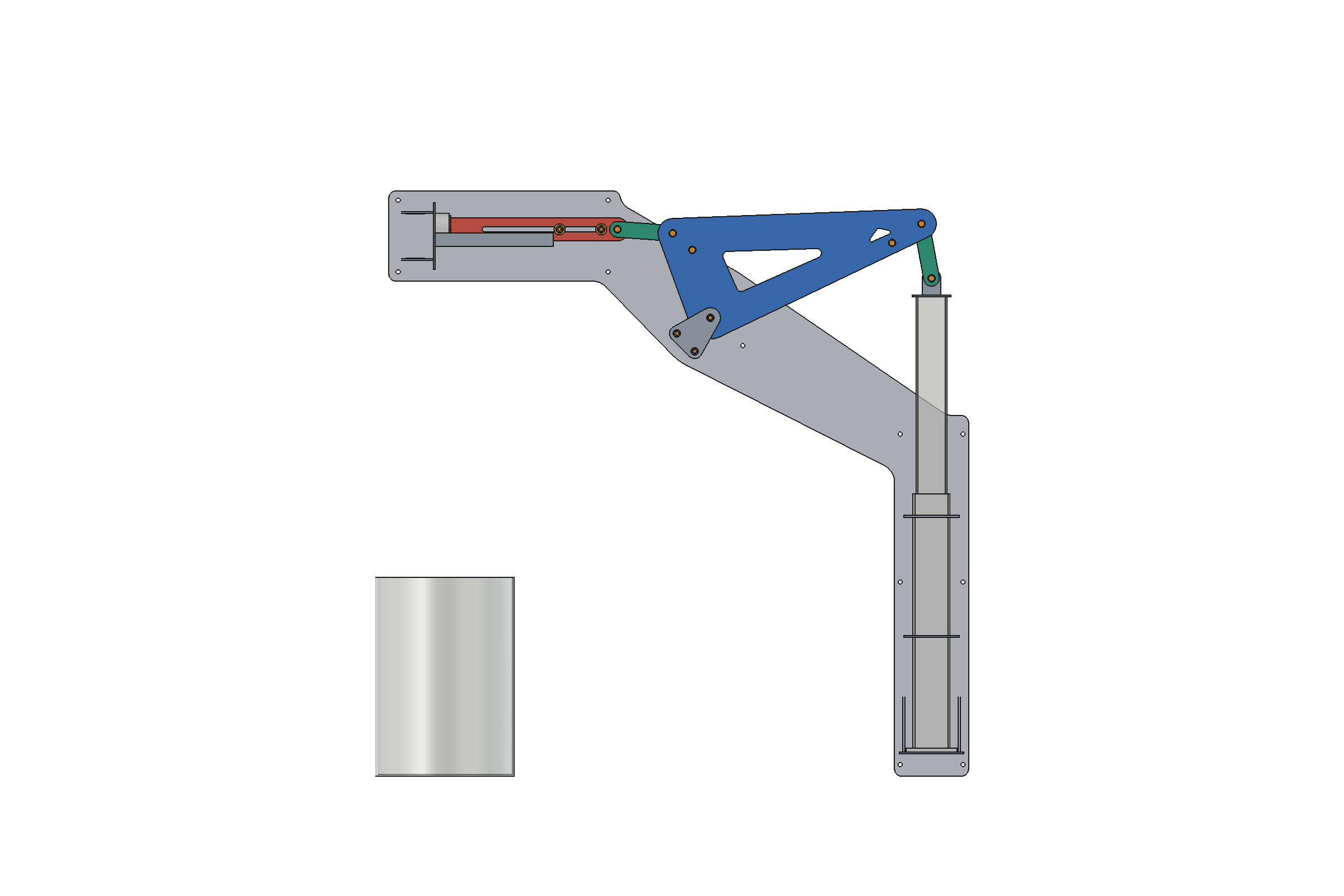

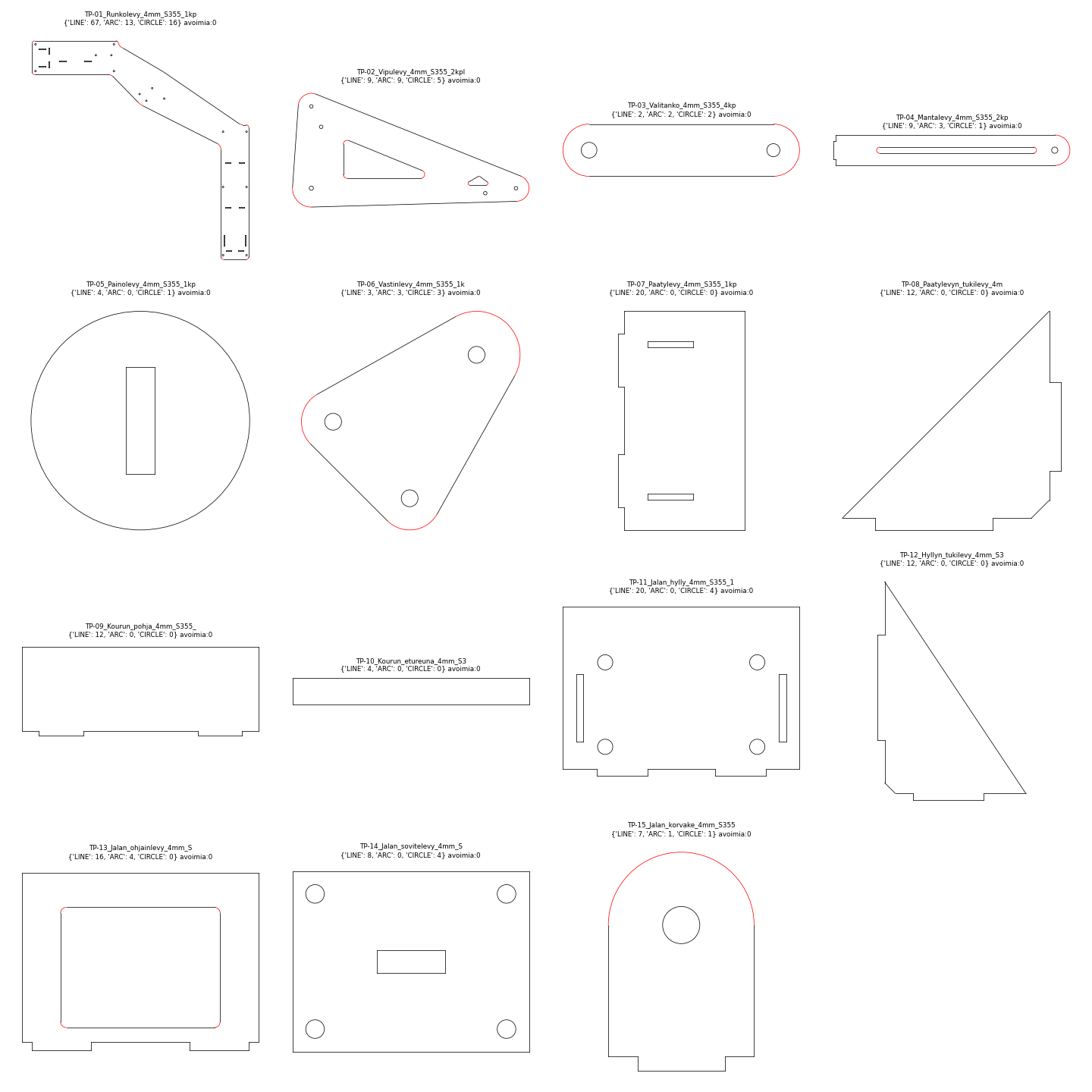

Tuloksena on 15 laserosaa (22 kpl) DXF-leikkauskuvina, koko rakenne STEP-mallina ja osaluettelo. Osat mahtuvat alle puoleen 1500 × 3000 mm:n levystä. Claude tarkisti mallin itse: koko iskulla ei ole törmäyksiä, ja kaikki ääriviivat ovat suljettuja.

Oma roolini

Tein rakenteelliset päätökset koneinsinöörinä. Tekoäly teki geometrian, lujuuslaskelmat, mallin, leikkauskuvat ja tarkistukset. Laitetta ei ole vielä rakennettu.

Missä samaa tekniikkaa voi käyttää

Protojen ja pienten koneiden suunnittelussa. Tarjousvaiheessa, kun leikkauskuvia tarvitaan hinnoitteluun. Opetuksessa. Kaupallista CAD-lisenssiä ei tarvita.
