Tölkinpuristin, osa 3: tuotantomalli Inventoriin.

Samasta spesifikaatiosta Inventor-kokoonpano, 97 osaa ja 16 valmistuspiirustusta Kuusi Designin pohjille.

Katso, kun Claude tekee piirustukset sarjatulella

Minuutin näytöntallenne Inventorista. Claude tekee levyosien piirustukset sarjana Kuusi Designin pohjalle, täyttää materiaalitiedot ja hakee piirustusnumerot numeroexcelistä. Videossa ei ole ääntä.

Tavoite

Käytän työssäni Autodesk Inventoria. Tavoite oli siirtää osan 2 malli Inventoriin ilman käsin mallintamista.

Miten malli syntyi

Claude kirjoitti PowerShell-skriptit, jotka käyttävät Inventorin ohjelmointirajapintaa. Skriptit rakentavat osat, kokoonpanon ja piirustukset osan 2 mallin tiedoista.

Yrityksen omat pohjat

Claude käytti Kuusi Designin piirustus- ja ohutlevypohjia. Piirustusnumerot se haki numeroexcelistäni. Vakio-osat, kuten ruuvit, aluslevyt ja mutterit, se otti Content Centeristä.

Tulos

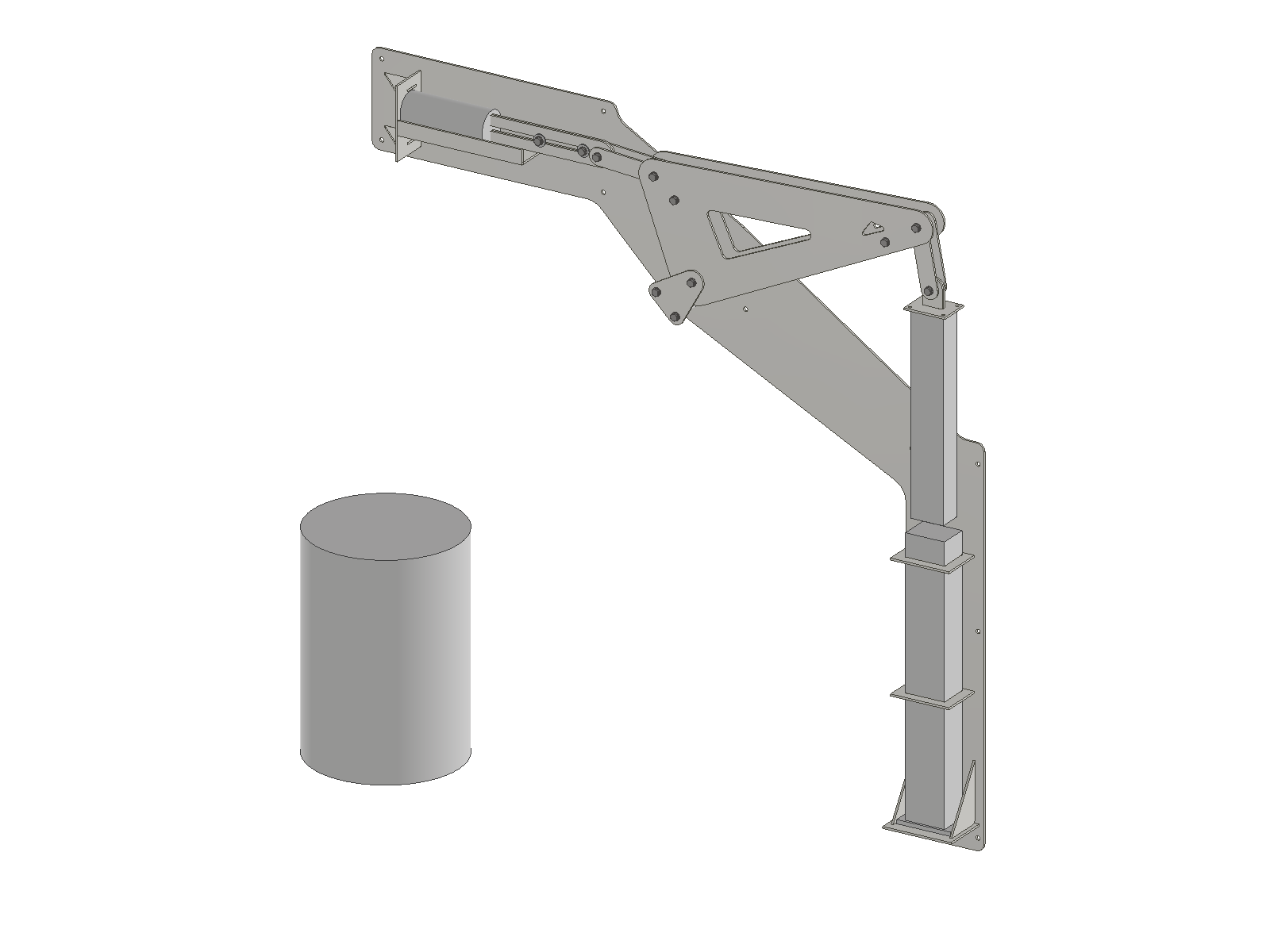

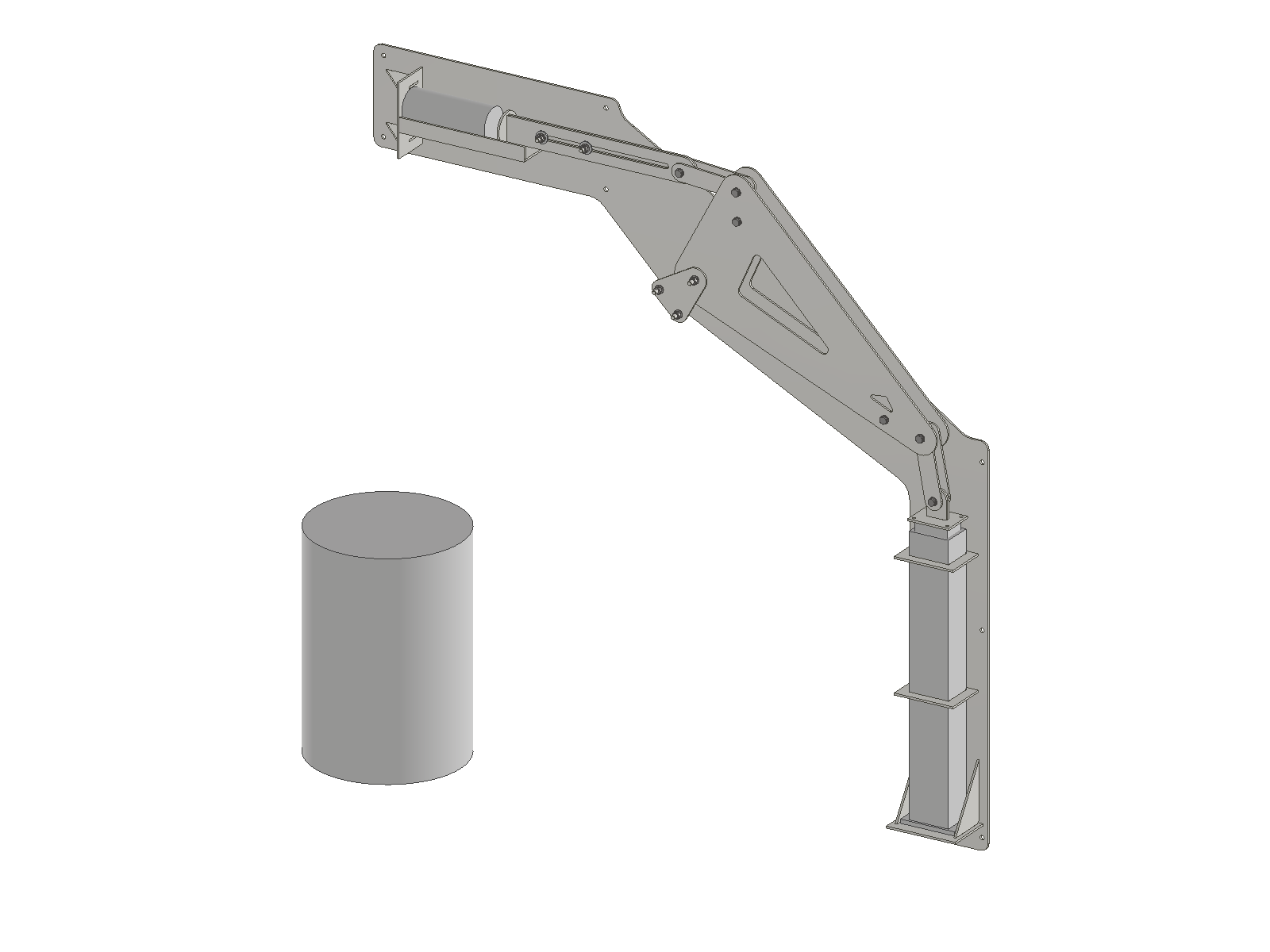

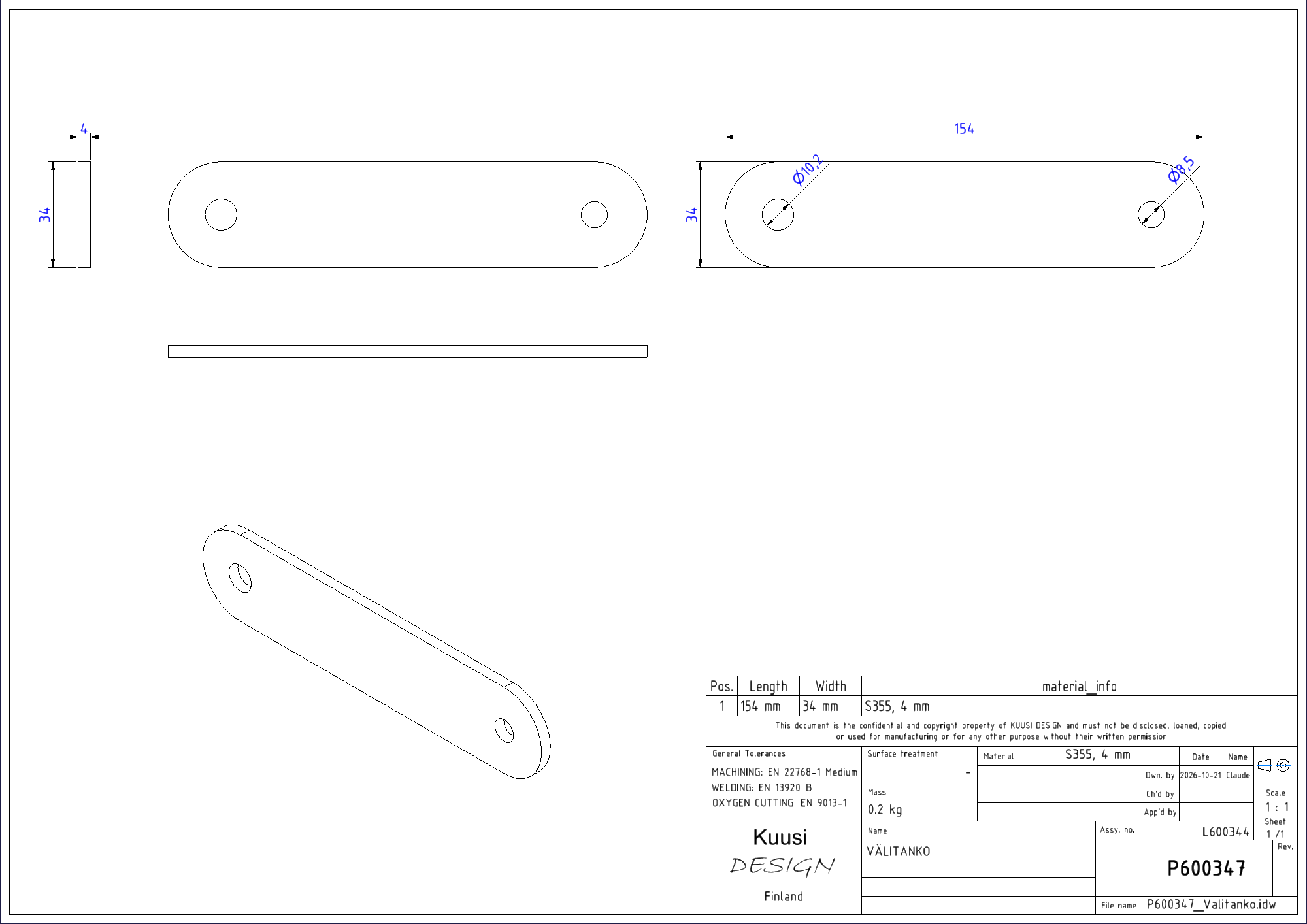

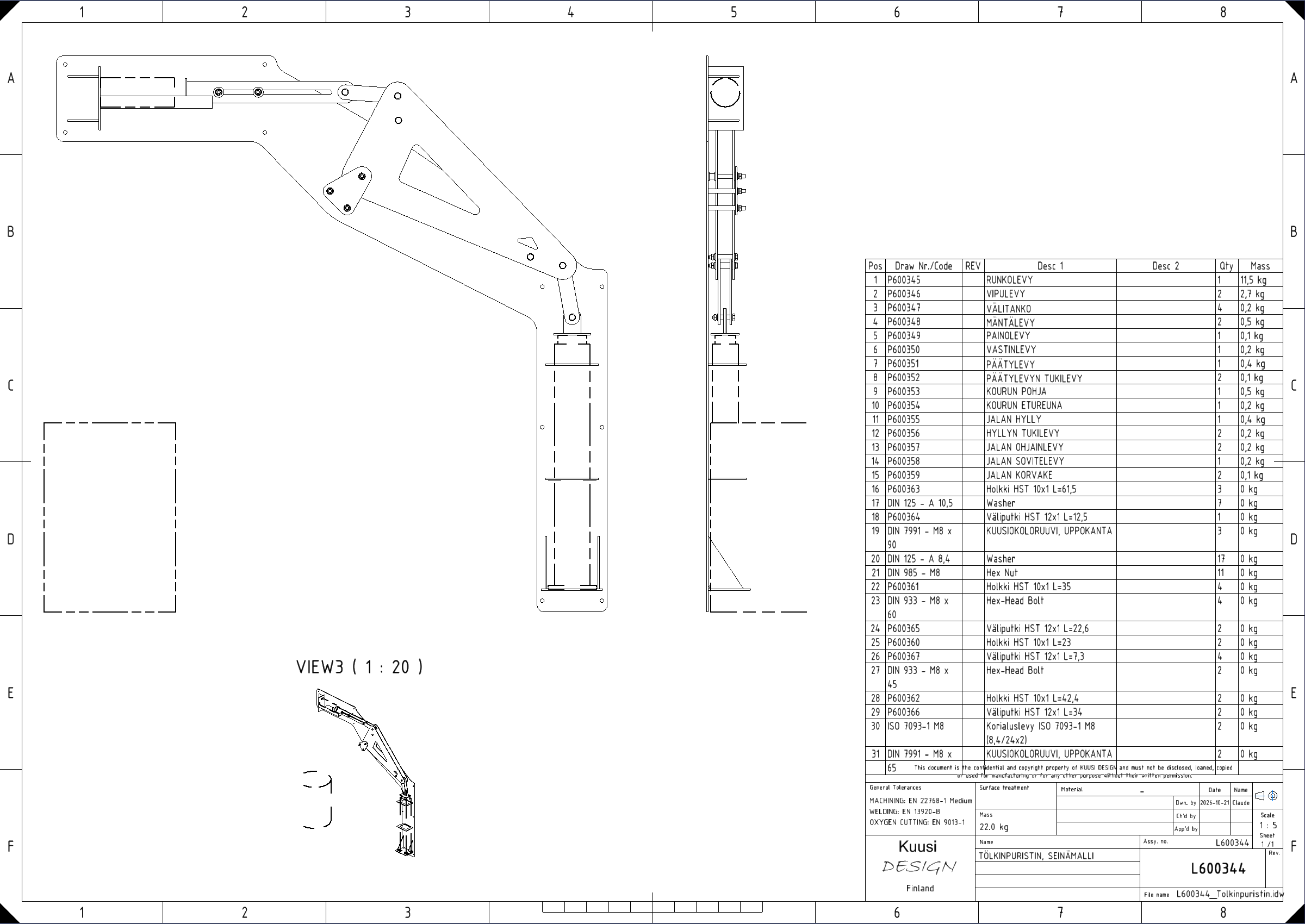

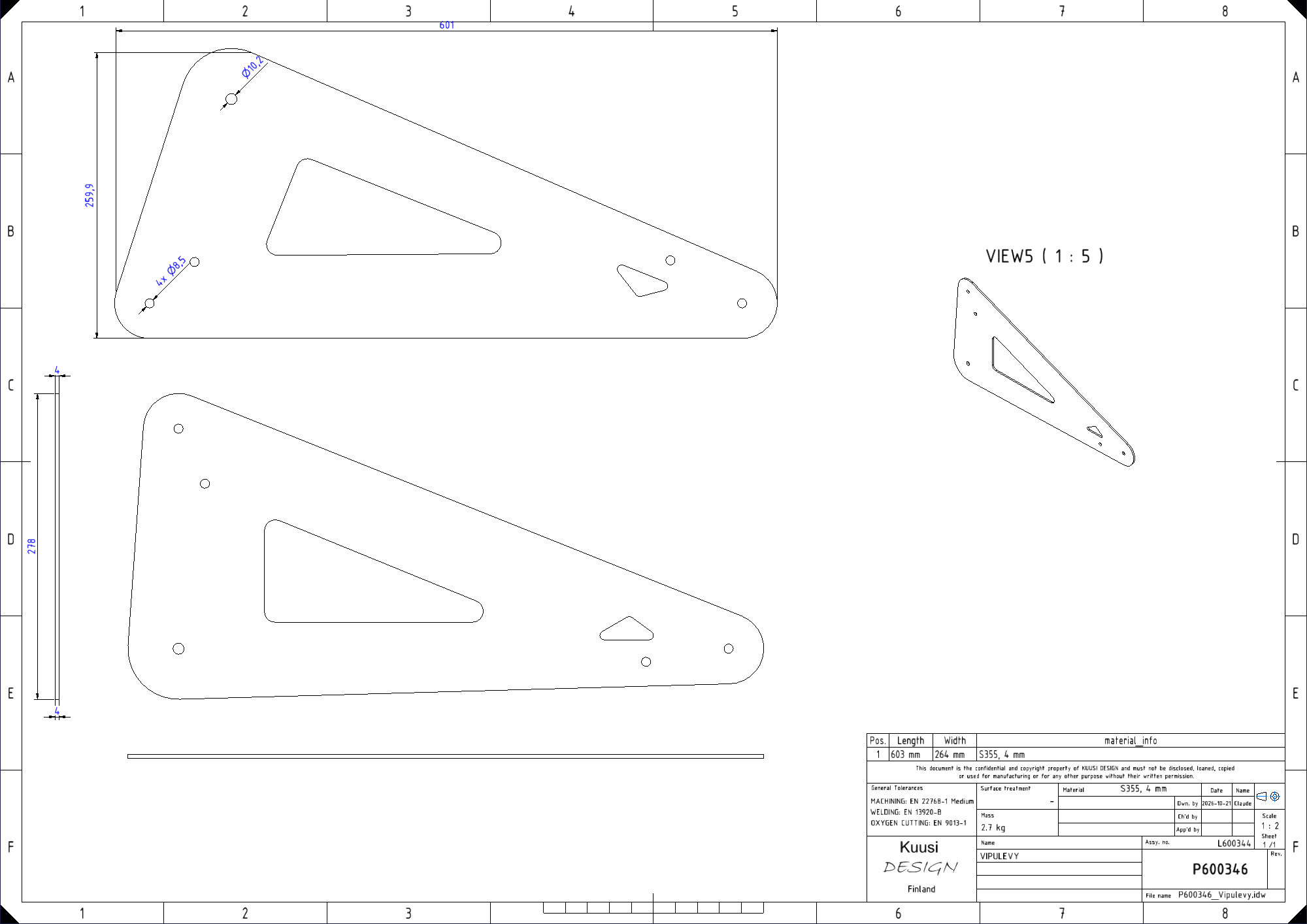

Tuloksena on 15 levyosaa, 97 osan kokoonpano ja 16 valmistuspiirustusta. Törmäystarkistus tehtiin alku- ja puristusasennossa. Kokoonpanon massa on 22 kg.

Oma tarkistukseni

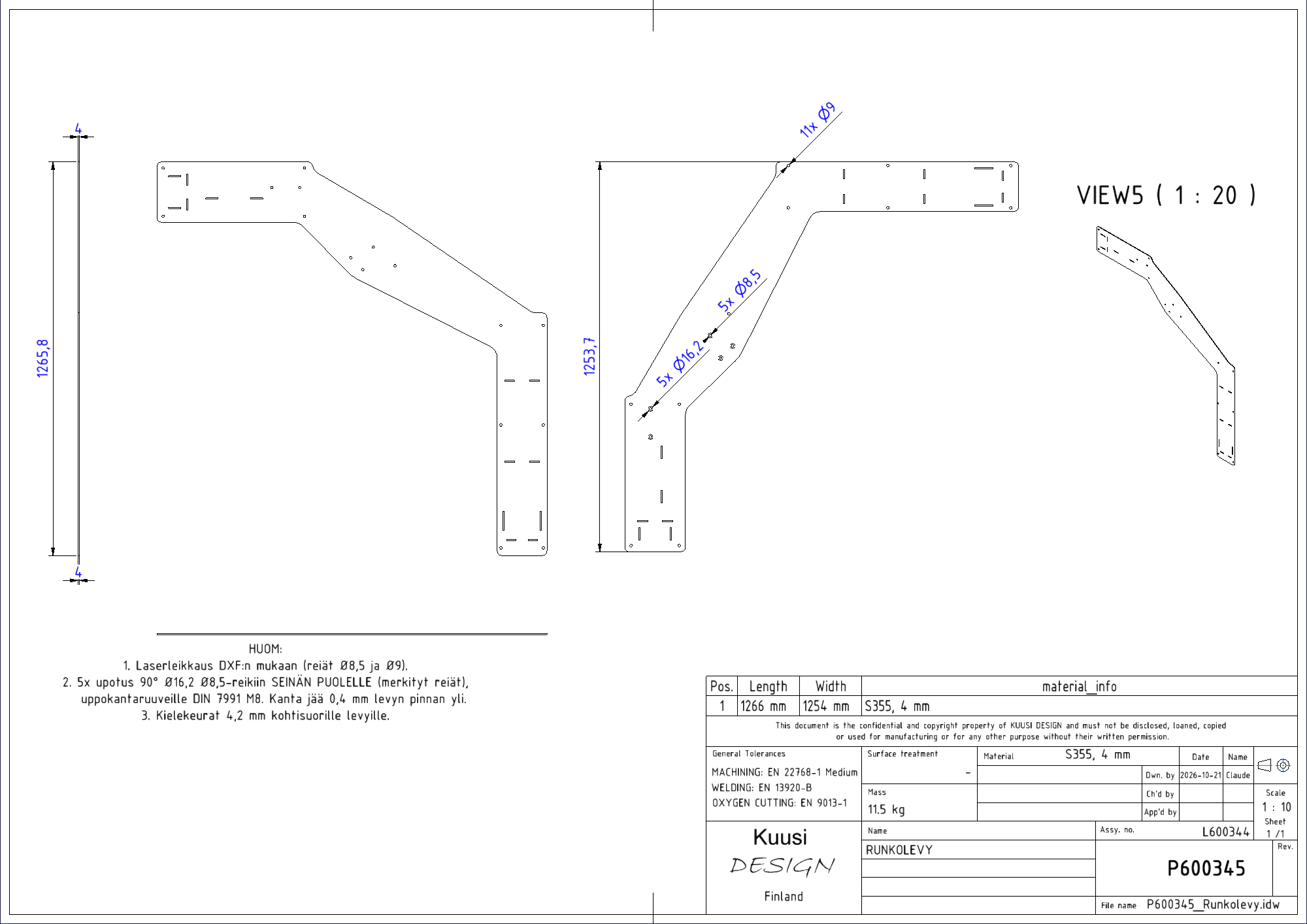

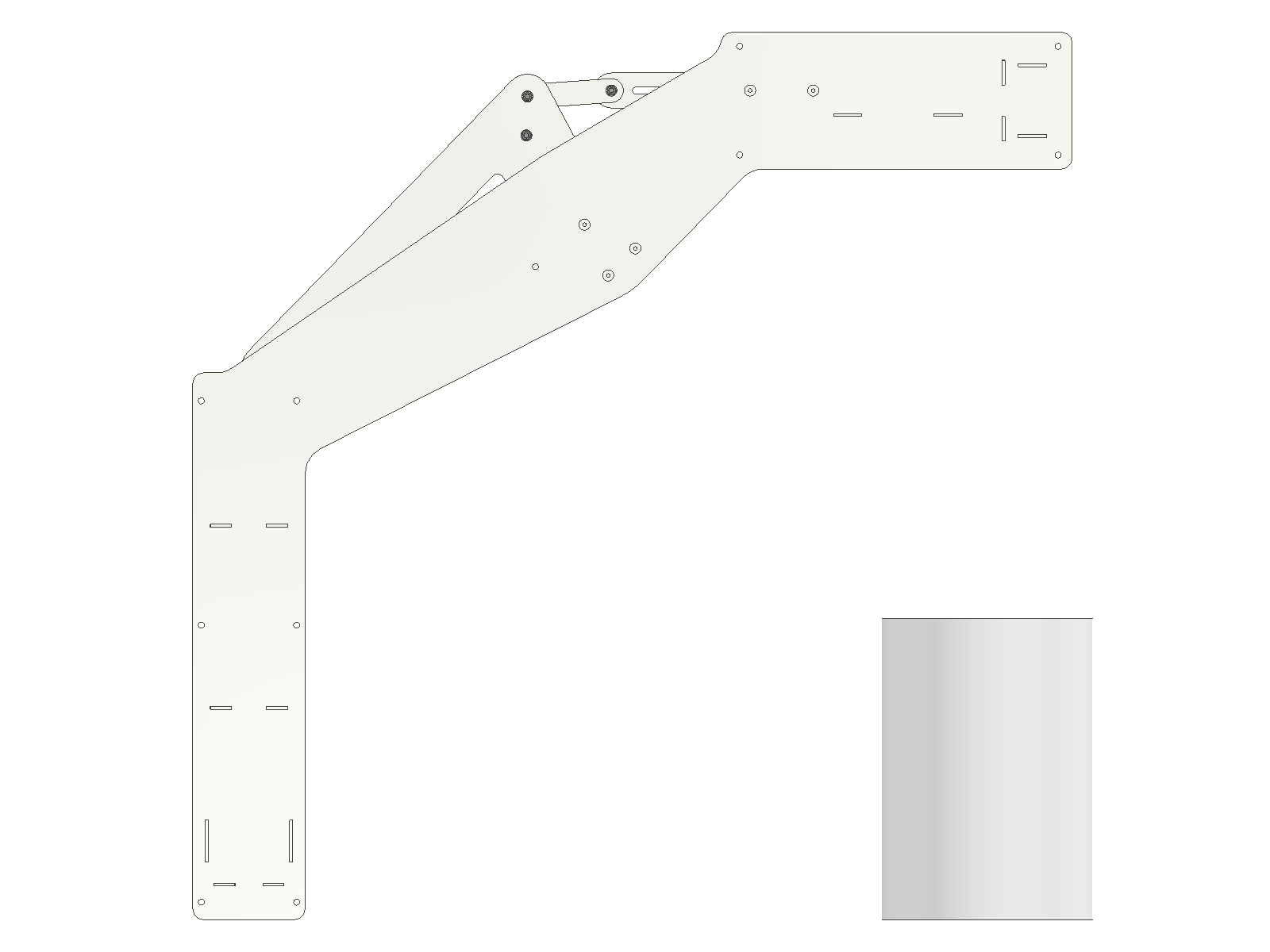

Piirustuksista huomasin, että mutterit jäisivät seinän puolelle. Pyysin vaihtamaan ruuvit uppokantaisiksi. Claude teki muutoksen koko ketjuun: FreeCAD-malliin, leikkauskuviin, kokoonpanoon ja piirustuksiin.

Oma roolini

Tein rakenteelliset päätökset, tarkistin mallin ja piirustukset ja tein muutospyynnöt. Tekoäly teki mallinnuksen, kokoonpanon ja piirustukset. Piirustukset ovat noin 90 % valmiit. Laitetta ei ole vielä rakennettu.

Missä samaa tekniikkaa voi käyttää

Kun suunnittelu on yhdessä spesifikaatiossa, sama aineisto syntyy sekä FreeCADiin että Inventoriin. Mittamuutos tehdään kerran. Menetelmä toimii yrityksen omilla pohjilla, numeroinnilla ja vakio-osilla.
